產(chǎn)品中心

聚氨酯加固

更新時間：2023-04-12

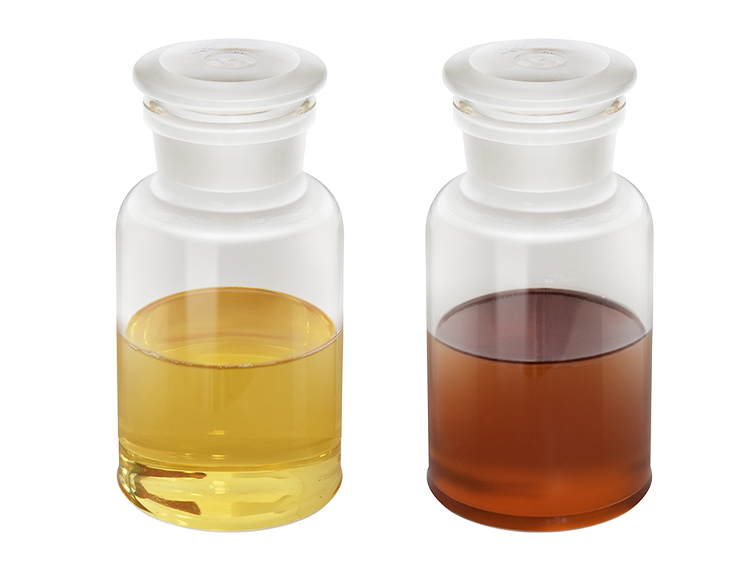

JG PU型煤礦加固煤巖體用聚氨酯材料由 A 組份、B 組份組成，A 組份是淡黃色的液體，為機高分子混合物，該材料主要成分為聚醚多元醇；B 組份是一種棕褐色清亮液體，為有機高分子混合物，該材料主要成分為聚合 MDI。

7*24小時咨詢電話

18168690397

產(chǎn)品詳情

1 產(chǎn)品簡介

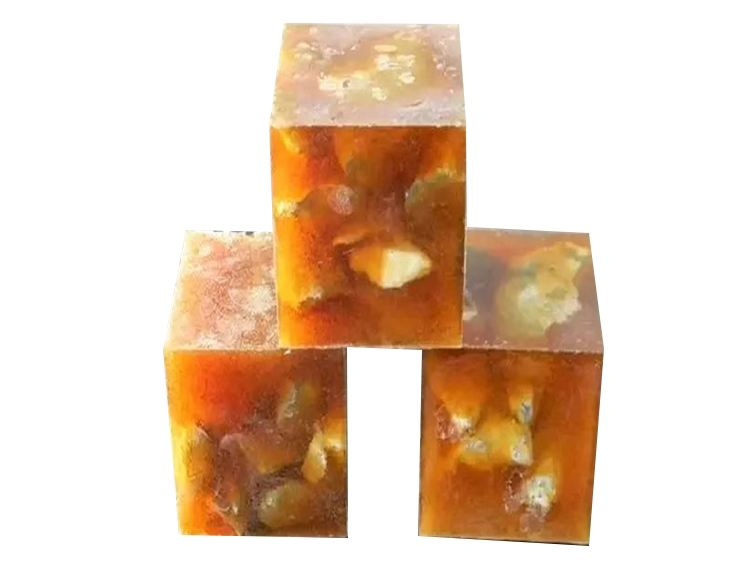

JG PU型煤礦加固煤巖體用聚氨酯材料由 A 組份、B 組份組成，A 組份是淡黃色的液體，為機高分子混合物，該材料主要成分為聚醚多元醇；B 組份是一種棕褐色清亮液體，為有機高分子混合物，該材料主要成分為聚合 MDI。A 組份、B 組份按體積比 1:1 混合固化后生成的固結(jié)體具有力學(xué)性能高的特點，可有效將原來松散、破碎、不連續(xù)的煤巖體膠結(jié)成連續(xù)、完整的固結(jié)體，能快速有效地解決片幫及冒頂問題，改變煤巖體應(yīng)力分布情況，提高煤巖體承重能力。

2 主要用途及適用范圍

煤礦加固煤巖體用聚氨酯材料主要用于井下破碎煤巖體注漿加固，該材料能快速有效地提高煤巖體的承載能力，保障回采安全性。主要用于以下幾個方面：

① 巷道破碎頂板及幫壁加固；

② 采掘工作面煤壁片幫冒頂超前處理；

③ 松軟煤層巷道頂板、斷層、破碎帶、陷落柱的超前加固；

④ 石門揭煤、撤架通道及薄煤柱加固等。

3 產(chǎn)品特點

煤礦加固煤巖體用聚氨酯材料具有以下特點：

① 粘度低、滲透性強；

② 強度高、韌性及變形性好；

③ 粘接性強且持久、施工快捷簡單方便；

④ 阻燃性能好

4 主要技術(shù)指標(biāo)

煤礦加固煤巖體用聚氨酯材料的主要技術(shù)指標(biāo)見下表：

表 1 基本性能

基本成份	A 料	B料
外觀	淡黃色液體	棕褐色液體
粘度（mPa?s，23±2℃）	200~600	200~600
密度（g/cm3，23±2℃）	1.0~1.3	1.0~1.3
PH值	5.0-7.0	4.0-7.0
混合比例（體積比）	1:1
閃點（℃）	≥120
有害物質(zhì)限量	滿足GB 18583中溶劑型其他膠粘劑部分的相關(guān)標(biāo)準(zhǔn)，苯含量≤0.5g/kg、甲苯二異氰酸酯含量≤10g/kg
腐蝕性	基本無腐蝕或輕度腐蝕

表 2 技術(shù)性能

項目			指標(biāo)
固化時間，s			40-150
膨脹倍數(shù)，倍			≥1.0
最高反應(yīng)溫度，℃			≤100
抗壓強度，MPa			≥40
抗拉強度，MPa			≥5
抗剪強度，MPa			≥15
粘接強度，MPa			≥3.0
氧指數(shù)（%）			≥28
抗老化性能（80℃±2℃；168h）			表面無變化，抗壓強度損失≤5%
阻燃性能	酒精噴燈燃燒試驗	有焰燃燒時間最大值，s	≤10
		無焰燃燒時間最大值，s	≤30
		最大火焰擴展長度，mm	≤280
	酒精燈燃燒試驗	有焰燃燒時間最大值，s	≤12
		無焰燃燒時間最大值，s	≤60
		最大火焰擴展長度，mm	≤250

首頁

關(guān)于我們

產(chǎn)品中心

客戶案例

服務(wù)支持

新聞資訊

加入我們

聯(lián)系我們

products display

產(chǎn)品中心

聚氨酯加固
